Gewindetechnik-Grundlagen: Die Wissenschaft hinter einem perfekten Schraubengewinde

Wichtigste Erkenntnisse

• Ein perfektes Schraubengewinde zeichnet sich durch exakte Maße in Form, Abstand und Winkel aus. Dadurch wird eine feste und sichere Verbindung der Teile gewährleistet.
• Viele Faktoren tragen zu einer guten Funktion des Schraubengewindes bei. Dazu gehören die Gewichtsverteilung, die Reibung und die verwendeten Materialien.
• Die Herstellung perfekter Schraubengewinde erfordert sorgfältiges Arbeiten. Dazu gehören spezielle Fertigungsmethoden, präzise Werkzeuge zum Messen und Überprüfungen zur Behebung etwaiger FehlerDie

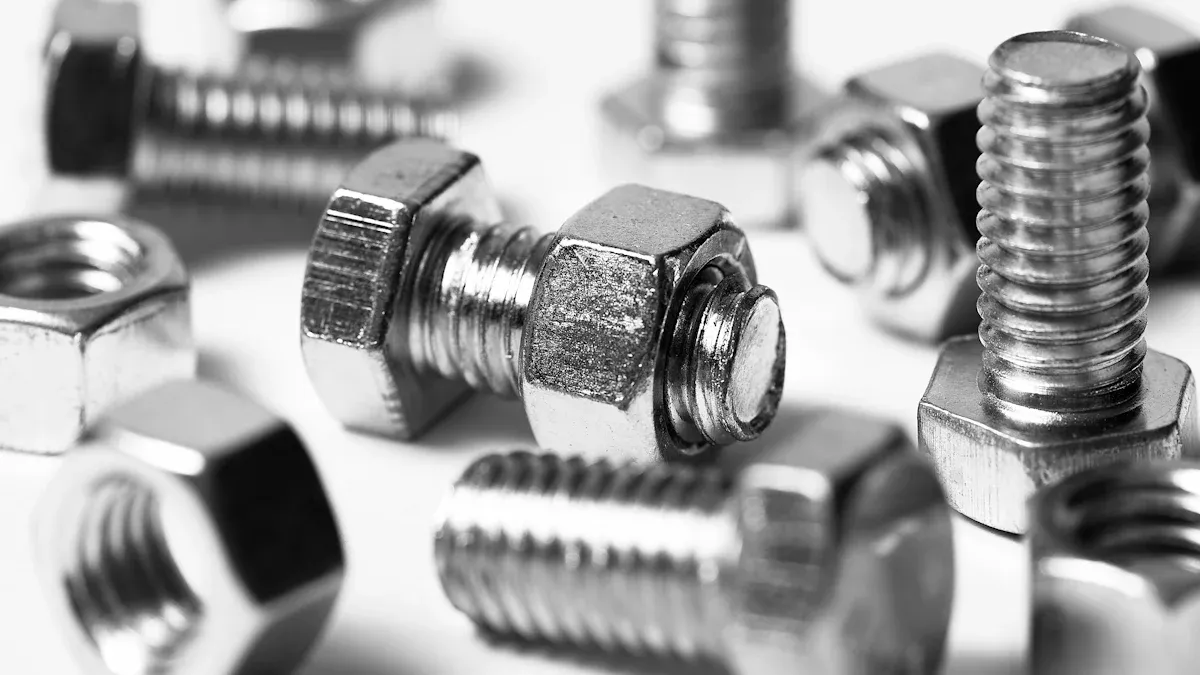

Die grundlegende Anatomie eines perfekten Schraubengewindes

Das Verständnis der Bestandteile eines Schraubengewindes ist unerlässlich. Jede Komponente trägt zu seiner Funktion bei. Ingenieure konstruieren diese Teile mit größter Sorgfalt. Dadurch wird sichergestellt, dass das Gewinde seine Aufgabe einwandfrei erfüllt.

Wichtige Fachbegriffe für Schraubengewinde

Mehrere Begriffe beschreiben ein SchraubengewindeDer Außendurchmesser ist der größte Durchmesser des Gewindes. Er wird von Gewindespitze zu Gewindespitze gemessen. Der Kerndurchmesser ist der kleinste Durchmesser. Er wird von Gewindegrund zu Gewindegrund gemessen. Der Flankendurchmesser liegt zwischen diesen beiden. Er ist ein gedachter Durchmesser, bei dem die Gewindedicke dem Abstand zwischen den Gewindegängen entspricht. Die Gewindespitze ist die Oberseite des Gewindes. Der Gewindegrund ist die Unterseite. Die Flanken sind die schrägen Seiten, die Gewindespitze und Gewindegrund verbinden.

Schraubengewindeformen verstehen

Gewinde gibt es in verschiedenen Formen. Jede Form eignet sich für unterschiedliche Anwendungen. V-Gewinde, wie z. B. Unified- oder metrische Gewinde, sind sehr verbreitet für Verbindungselemente. Sie haben ein scharfes, V-förmiges Profil. Trapezgewinde weisen eine Trapezform auf. Sie sind robust und werden häufig zur Kraftübertragung, beispielsweise in Gewindespindeln, eingesetzt. Vierkantgewinde haben ein quadratisches Profil. Sie bieten eine hohe Effizienz beim Bewegen schwerer Lasten.

Steigung und Anlauf bei Schraubengewinden

Die Steigung ist ein wichtiges Maß. Sie ist der Abstand zwischen zwei Punkten auf dem nächsten Gewindegang. Die Steigung wird parallel zur Gewindeachse gemessen. Die Steigung ist die Strecke, die eine Schraube bei einer vollständigen Umdrehung zurücklegt. Bei den meisten eingängigen Gewinden sind Steigung und Steigung identisch. Mehrgängige Gewinde haben eine Steigung, die ein Vielfaches der Steigung ist.

Die Wissenschaft des Schraubengewindeeingriffs

A SchraubengewindeDie wahre Stärke des Bauteils liegt in seiner Verbindung mit dem Gegenstück. Diese Verbindung beruht auf komplexen physikalischen Prinzipien und gewährleistet, dass sie auch unter verschiedenen Belastungen hält. Ingenieure berücksichtigen diese Faktoren sorgfältig und konstruieren mit höchster Zuverlässigkeit.

Mechanik der Lastverteilung in Schraubengewinden

Beim Anziehen einer Schraube verteilt sich die Last nicht gleichmäßig auf alle Gewindegänge. Die ersten Gewindegänge nahe der Mutter bzw. des Schraubenkopfes tragen den größten Teil der Kraft. Dies geschieht aufgrund elastischer Verformung. Die Schraube dehnt sich, die Mutter wird gestaucht. Durch diese ungleichmäßige Verteilung erfahren die ersten Gewindegänge eine höhere Belastung. Ingenieure konstruieren Gewinde, um diese Belastung zu bewältigen. Sie stellen sicher, dass genügend Gewindegänge greifen, um die Last sicher zu halten. Eine größere Eingriffslänge trägt zu einer besseren Lastverteilung bei und reduziert die Belastung der einzelnen Gewindegänge. Dadurch wird ein Überdrehen oder Versagen des Gewindes verhindert.

Die Rolle der Reibung bei der Leistung von Schraubengewinden

Reibung ist für eine sichere Gewindeverbindung unerlässlich. Sie verhindert das Lösen des Befestigungselements. Beim Anziehen einer Schraube entsteht Reibung an zwei Hauptstellen: Erstens zwischen den Gewindegängen und zweitens unter dem Schraubenkopf bzw. der Mutterfläche. Diese Reibung erzeugt einen Widerstand und hemmt die Drehbewegung. Ein hoher Reibungskoeffizient bedeutet, dass zum Anziehen des Befestigungselements ein höheres Drehmoment erforderlich ist. Gleichzeitig bedeutet er, dass das Befestigungselement einem Lösen besser widersteht. Schmierstoffe reduzieren die Reibung und ermöglichen so eine höhere Klemmkraft bei gleichem Anzugsdrehmoment. Zu geringe Reibung kann jedoch zum Selbstlösen führen, zu hohe Reibung hingegen zu Fressen oder Festfressen.

Materialinteraktion für optimale Schraubengewinde

Die Werkstoffe der Schraube und des Bauteils, in das sie eingeschraubt wird, beeinflussen die Leistung maßgeblich. Ingenieure wählen Werkstoffe anhand von Festigkeit, Härte und Korrosionsbeständigkeit. Ist der Werkstoff der Schraube deutlich härter als der der Mutter, kann die Schraube das Gewinde der Mutter beschädigen. Sind beide Werkstoffe zu weich, können sie sich unter Belastung verformen. Unterschiedliche Metalle können auch miteinander reagieren. Diese Reaktion wird als galvanische Korrosion bezeichnet. Sie schwächt die Verbindung mit der Zeit. Manchmal können ähnliche Werkstoffe durch Kaltverschweißen miteinander verschmelzen. Dies wird als Fressen bezeichnet. Fressen macht es unmöglich, die Verbindung ohne Beschädigung zu lösen. Die richtige Werkstoffauswahl beugt diesen Problemen vor und gewährleistet eine feste und dauerhafte Schraubverbindung. Beispielsweise benötigen Edelstahlschrauben häufig Schmiermittel, um Fressen zu verhindern.

Präzisionstechnik für perfekte Schraubengewinde

Die Herstellung eines perfekten Schraubengewindes erfordert sorgfältige Ingenieursarbeit. Dazu gehören präzise Fertigung, fortschrittliche Messtechnik und strenge Qualitätskontrolle. Diese Schritte gewährleisten, dass das Gewinde den exakten Spezifikationen entspricht.

Herstellungsverfahren für Schraubengewinde

Hersteller nutzen verschiedene Verfahren zur Herstellung eines perfekten Schraubengewindes. Jedes Verfahren bietet spezifische Vorteile.

• GewinderollenDies ist eine gängige und effiziente Methode. Maschinen Presswerkzeuge auf einen Rohling. Die Gewindeschneidwerkzeuge formen das Gewinde, ohne Material abzutragen. Dieser Vorgang verstärkt das Material und erzeugt eine glatte Oberfläche. Gerollte Gewinde sind oft fester als geschnittene.
• GewindeschneidenDrehmaschinen, Gewindebohrer und Schneideisen schneiden Gewinde in das Material. Ein Schneidwerkzeug trägt Material ab, um das Gewindeprofil zu formen. Dieses Verfahren eignet sich gut für Innengewinde (Gewindebohrer) und Außengewinde (Schneideisen oder Drehmaschinen). Es bietet Flexibilität für verschiedene Materialien und Gewindeformen.
• GewindeschleifenSchleifen ermöglicht höchste Präzision. Eine Schleifscheibe formt das Gewinde. Hersteller nutzen dieses Verfahren für gehärtete Werkstoffe oder wenn höchste Genauigkeit erforderlich ist. Es erzeugt Gewinde mit exzellenter Oberflächengüte und engen Toleranzen.
• GewindefräsenFräsmaschinen erzeugen Gewinde mithilfe rotierender Fräser. Dieses Verfahren ist vielseitig. Es eignet sich zur Herstellung großer Gewinde oder Gewinde an komplexen Bauteilen und bietet eine gute Kontrolle über die Gewindegeometrie.

Erweiterte Messung von Schraubengewinden

Präzise Messwerkzeuge gewährleisten die Genauigkeit des Gewindes. Diese Werkzeuge prüfen jeden Aspekt des Gewindes.

• Optische KomparatorenDiese Maschinen projizieren ein vergrößertes Bild des Schraubengewindes auf einen Bildschirm. Die Bediener vergleichen das Bild mit einer Referenzkontur. Dies hilft bei der Überprüfung von Gewindeprofil, Steigung und Winkel.
• GewindelehrenGut/Ausschuss-Lehren sind einfach und schnell anzuwenden. Eine „Gut“-Lehre muss in das Gewinde passen. Eine „Ausschuss“-Lehre darf nicht passen. Damit lässt sich prüfen, ob das Gewinde innerhalb der zulässigen Toleranzen liegt.
• Koordinatenmessgeräte (KMG)Koordinatenmessgeräte (KMG) verwenden Messtaster, um Tausende von Punkten auf der Gewindeoberfläche abzutasten. Sie erstellen ein 3D-Modell. Dadurch werden hochpräzise Daten zu allen Gewindedimensionen geliefert.
• LaserscanningLaserscanner erfassen die Gewindeform mithilfe von Licht. Sie ermöglichen berührungslose Messungen. Dies ist besonders nützlich für empfindliche Teile oder komplexe Geometrien. Detaillierte Profildaten werden schnell geliefert.
• MikroskopeSpezialmikroskope messen sehr kleine Gewinde. Sie bieten eine hohe Vergrößerung zur detaillierten Untersuchung der Gewindemerkmale.

Qualitätskontrolle und Fehlerkorrektur für Schraubengewinde

Die Qualitätskontrolle gewährleistet eine gleichbleibende Garnproduktion. Sie erkennt und behebt Fehler frühzeitig.

• Prozessbegleitende InspektionTechniker prüfen die Gewinde während der Fertigung. Sie verwenden Lehren und andere Werkzeuge. Dadurch werden große Mengen fehlerhafter Teile vermieden.
• Statistische Prozesskontrolle (SPC)Statistische Prozesskontrolle (SPC) nutzt Daten zur Überwachung von Fertigungsprozessen. Sie erfasst Abweichungen bei den Gewindeabmessungen. Dies hilft, potenzielle Probleme vorherzusagen, bevor sie auftreten.
• RückkopplungsschleifenDie Messdaten fließen zurück in den Fertigungsprozess. Weichen die Gewinde von den Toleranzen ab, korrigieren die Maschinen dies automatisch. Dadurch wird eine gleichbleibende Qualität gewährleistet.
• Zerstörungsfreie Prüfung (ZfP)Zerstörungsfreie Prüfverfahren wie Wirbelstrom- oder Ultraschallprüfung erkennen innere Fehler. Sie beschädigen das Bauteil nicht. Dadurch wird die strukturelle Integrität des Gewindes sichergestellt.
• KorrekturmaßnahmenWenn Fehler auftreten, untersuchen Ingenieure die Ursache. Sie nehmen Änderungen am Prozess oder an der Anlage vor. Dadurch wird verhindert, dass dieselben Fehler erneut auftreten. Diese kontinuierliche Verbesserung gewährleistet hochwertige Gewinde.

Häufige Fehler in Schraubengewinden und ihre Auswirkungen

Selbst kleinste Fehler im Gewinde einer Schraube können deren Funktion beeinträchtigen. Diese Unregelmäßigkeiten führen häufig zu erheblichen Problemen in montierten Produkten. Das Verständnis dieser Abweichungen hilft Ingenieuren, Ausfälle zu vermeiden.

Arten von Gewindeabweichungen

Bei einem Schraubengewinde können verschiedene Fehler auftreten. Ein Steigungsfehler bedeutet, dass der Abstand zwischen benachbarten Gewindegängen nicht stimmt. Ein Winkelfehler bezeichnet einen ungenauen Flankenwinkel. Dies beeinflusst den Eingriff der Gewindegänge. Formfehler verändern das Gewindeprofil. Beispielsweise können Gewindespitzen zu abgerundet oder Gewindegrundkanten zu flach sein. Ein Steigungsfehler beeinflusst, wie weit sich das Gewinde mit jeder Umdrehung vorwärts bewegt. Oberflächenrauheit führt zu einer unebenen Gewindeoberfläche. Dies erhöht Reibung und Verschleiß. Unrundheit bedeutet, dass das Gewinde nicht perfekt kreisförmig ist. Diese Abweichungen können während der Fertigung entstehen.

Folgen unvollkommener Schraubengewinde

Fehlerhafte Gewinde haben schwerwiegende Folgen. Sie verringern die Festigkeit einer Verbindung erheblich. Befestigungselemente können sich unerwartet lösen und so zu Geräteausfällen führen. Gewinde können unter normalen Betriebslasten überdrehen. Fressen, eine Form des Kaltverschweißens, kann die Demontage unmöglich machen. Auch die Dauerfestigkeit des Bauteils nimmt ab. Die Montage wird schwierig oder unmöglich. In kritischen Anwendungen, wie beispielsweise Druckbehältern, können fehlerhafte Gewinde gefährliche Leckagen verursachen. Diese Probleme beeinträchtigen Sicherheit und Zuverlässigkeit.

Vermeidung von Ausfällen in Schraubengewinden

Um Gewindeausfälle zu vermeiden, ist ein vielschichtiger Ansatz erforderlich. Er beginnt mit einer präzisen Konstruktion. Ingenieure müssen die geeigneten Werkstoffe und Gewindeformen für die jeweilige Anwendung auswählen. Hochwertige Fertigungsprozesse Diese Prozesse sind entscheidend. Sie gewährleisten eine präzise Gewindegeometrie. Strenge Qualitätskontrollen prüfen die Gewinde auf Abweichungen. Auch die korrekte Montagetechnik ist unerlässlich. Dazu gehören das richtige Anzugsmoment und die geeignete Schmierung. Regelmäßige Wartung hilft, potenzielle Probleme frühzeitig zu erkennen. Diese Maßnahmen gewährleisten gemeinsam die Integrität und Langlebigkeit von Gewindeverbindungen.

Anwendungsbereiche von perfekten Schraubengewinden

Perfekte Schraubengewinde Sie spielen in vielen Branchen eine entscheidende Rolle. Ihre Präzision gewährleistet Sicherheit, Zuverlässigkeit und optimale Leistung. Ingenieure verlassen sich auf diese Gewinde für kritische Verbindungen in unterschiedlichsten Produkten.

Kritische Anwendungen in der Luft- und Raumfahrt sowie der Automobilindustrie

Die Luft- und Raumfahrt- sowie die Automobilindustrie benötigen fehlerfreie Gewinde. Flugzeugtriebwerke verwenden präzise Gewinde, die Bauteile unter extremen Belastungen und Vibrationen fixieren. Schon eine einzige Gewindefehler kann zu einem katastrophalen Ausfall führen. Auch Automobilhersteller sind auf einwandfreie Gewinde angewiesen. Sie verbinden kritische Teile wie Bremsanlagen und Lenkmechanismen und gewährleisten so die Fahrzeugsicherheit und den Schutz der Insassen.

Präzisionsgewinde in Medizinprodukten

Medizinische Geräte erfordern höchste Präzision. Chirurgen verwenden Instrumente mit winzigen, perfekt gefertigten Gewinden. Diese Gewinde ermöglichen präzise Justierungen bei heiklen Operationen. Auch Implantate, wie beispielsweise Knochenschrauben, verfügen über perfekt gefertigte Gewinde. Sie müssen sich nahtlos in den menschlichen Körper integrieren. Jede Abweichung kann zu Beschwerden oder Abstoßungsreaktionen führen. Die Gewinde gewährleisten die Patientensicherheit und die Funktionsfähigkeit des Geräts.

Die alltägliche Bedeutung perfekter Schraubengewinde

Perfekte Gewinde spielen auch im Alltag eine wichtige Rolle. Sie halten alltägliche Haushaltsgegenstände zusammen. Möbel, Elektronik und Haushaltsgeräte verwenden Gewindeverbindungen. Die Komponenten eines Fahrrads sind für Stabilität und Funktion auf präzise Gewinde angewiesen. Selbst eine einfache Glühbirne nutzt ein perfektes Gewinde, um in ihrer Fassung zu sitzen. Diese alltäglichen Anwendungen verdeutlichen den weit verbreiteten Bedarf an zuverlässigen Gewindeverbindungen.

---

Perfekte Gewinde sind nach wie vor für unzählige Anwendungen unerlässlich. Sie gewährleisten Sicherheit und Zuverlässigkeit in allen Branchen. Ingenieure suchen ständig nach neuen Wegen, um sie zu verbessern. Verbesserung des Gewindedesigns und der FertigungZukünftige Innovationen werden voraussichtlich noch stärkere und effizientere Gewindeverbindungen hervorbringen.
