Comment déterminer le type de filetage d'une vis ?

Points clés à retenir

• L'identification des dimensions des filetages est essentielle pour garantir un ajustement et un fonctionnement corrects dans vos projets.
• Utilisez un calibre de pas de filetage et un pied à coulisse pour mesurer le diamètre du filetage de la vis avec précision, en veillant à sélectionner les vis appropriées.
• Comprendre la différence entre les filetages impériaux et métriques vous évitera des frustrations et vous fera gagner du temps lors du choix de vos vis.

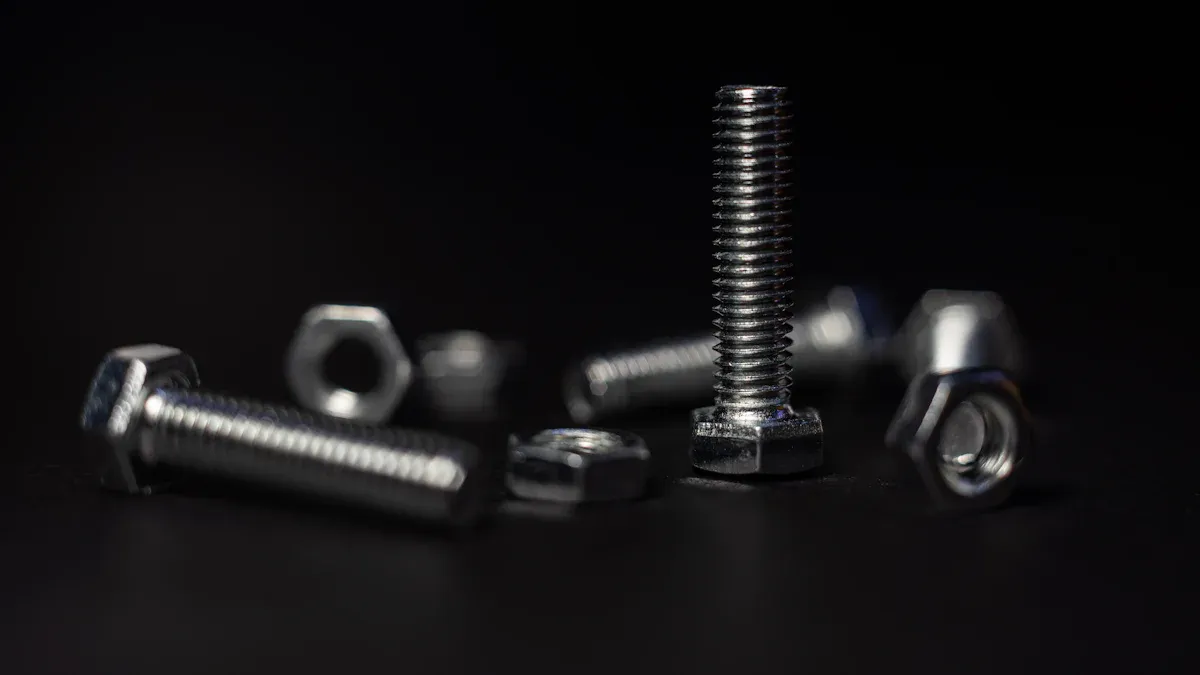

Définition des filetages de vis

Le filetage d'une vis est constitué des rainures hélicoïdales qui l'entourent. Il joue un rôle crucial dans son fonctionnement. On peut le comparer à l'« adhérence » qui permet à la vis de maintenir les matériaux ensemble. Comprendre le filetage implique de connaître ses différents types et caractéristiques.

Types de filetages de vis

1. Norme de filetage unifiée (UTS)Couramment utilisé aux États-Unis, ce type de filetage comprend à la fois des filetages grossiers et fins. Les filetages grossiers sont plus faciles à installer, tandis que les filetages fins offrent une meilleure tension.

2. Filetages métriquesUtilisés dans le monde entier, les filetages métriques sont mesurés en millimètres. Ils existent en versions à pas gros et à pas fin, similaires aux filetages UTS.

3. Filetage AcmeCes fils ont une forme trapézoïdale. Ils sont souvent utilisés dans les machines pour les mouvements linéaires.

4. Fils carrésLes filetages carrés sont également utilisés pour les mouvements linéaires. Ils offrent un rendement élevé mais sont plus difficiles à fabriquer.

Caractéristiques des filetages

• PasIl s'agit de la distance entre deux filets. Elle se mesure d'un point à l'autre, d'un point à l'autre. Un pas plus fin signifie plus de filets par pouce ou millimètre.

• DiamètreLe diamètre d'un filetage correspond à la largeur de la vis. Vous pouvez le mesurer à l'aide d'un pied à coulisse ou d'une règle.

• Angle du filIl s'agit de l'angle formé entre les flancs du fil. Différents types de fils présentent différents angles, ce qui influe sur leur résistance et leur ajustement.

Comprendre ces aspects des filetages vous aide à choisir le filetage adapté à votre projet. Que vous fabriquiez des meubles ou répariez des machines, connaître le type et les caractéristiques des filetages garantit un assemblage sûr.

Comprendre les filetages impériaux et métriques

Lorsque vous travaillez avec des vis, vous rencontrerez souvent deux systèmes principaux : le système impérial et le système métrique. Chaque système possède sa propre méthode de mesure du filetage des vis. Comprendre ces différences vous aide à choisir la vis adaptée à votre projet.

Fils impériaux

Aux États-Unis, on utilise couramment les filetages impériaux, exprimés en pouces. La norme unifiée pour les filetages (UTS) régit ces filetages. Il en existe deux principaux types : les filetages grossiers et les filetages fins. Les filetages grossiers présentent un espacement plus important entre les filets, ce qui facilite leur installation. Les filetages fins, quant à eux, ont un espacement plus serré, offrant ainsi une meilleure tension et une meilleure adhérence.

Filetages métriques

Les filetages métriques sont utilisés dans le monde entier. Ils sont mesurés en millimètres. Ce système est plus simple car il utilise une seule unité de mesure. Comme les filetages impériaux, les filetages métriques existent en deux versions : les filetages métriques à gros pas et les filetages métriques à pas fin. Les filetages métriques à gros pas ont un pas plus grand, tandis que les filetages métriques à pas fin ont un pas plus petit.

Principales différences

Savoir si vous avez besoin d'un filetage impérial ou métrique peut vous faire gagner du temps et vous éviter bien des tracas. Vérifiez toujours les exigences de votre projet avant d'effectuer un achat.

Taille du filetage de la vis de mesure

Mesurer précisément le diamètre du filetage d'une vis est essentiel pour choisir la vis adaptée à votre projet. Plusieurs méthodes permettent de déterminer ce diamètre. Voici quelques techniques efficaces :

1. Utilisez un calibre de pas de filetage

Un calibre de pas de filetage est un outil pratique qui permet de mesurer le pas d'un filetage de vis. Procédez comme suit :

• Sélectionnez le bon calibreChoisissez une jauge adaptée au type de filetage que vous mesurez.
• Alignez la jaugePlacez la jauge contre le filetage de la vis.
• Lire la mesureLe pas correct s'alignera parfaitement avec le filetage.

2. Pied à coulisse pour la mesure des diamètres

Le pied à coulisse est idéal pour mesurer le diamètre d'un filetage. Voici comment l'utiliser :

• Ouvrez l'étrierAjustez le pied à coulisse pour qu'il s'adapte autour de la vis.
• Mesurer le diamètreFermez le pied à coulisse jusqu'à ce qu'il touche la vis. Lisez la mesure sur l'échelle.

3. Mètre ruban pour la longueur

Si vous devez mesurer la longueur de la vis, un mètre ruban est idéal. Voici comment procéder :

• Placez la vis à platPosez la vis sur une surface plane.
• Mesurer de la tête aux pointesUtilisez le ruban à mesurer pour trouver la longueur entre le haut de la tête et l'extrémité de la vis.

4. Méthode de comptage des fils

Pour les vis dont le filetage est visible, vous pouvez compter le nombre de filets sur une longueur donnée. Voici comment procéder :

• Choisissez une longueurMesurez un pouce ou un centimètre le long de la vis.
• Comptez les filsComptez le nombre de fils qui tiennent dans cette longueur. Cela vous donne le nombre de fils.

5. Utilisez un tableau des filetages

Un tableau de filetage peut vous aider à identifier la taille de vis en fonction de vos mesures. Ces tableaux répertorient différentes tailles, pas et diamètres de vis. Vous pouvez les trouver en ligne ou dans les quincailleries.

ConseilVérifiez toujours vos mesures. Une petite erreur peut vous amener à utiliser un filetage inadapté, ce qui risque de compromettre votre projet.

Ces méthodes permettent de mesurer avec précision le diamètre des filetages. Ces connaissances vous aideront à choisir les vis adaptées à vos projets, garantissant ainsi une fixation sûre et un fonctionnement fiable.

Connaître les dimensions des filetages est essentiel pour vos projets. Des mesures précises garantissent un montage sûr et un fonctionnement fiable.

ConseilAppliquez les techniques de mesure présentées dans ce blog. Vous les trouverez utiles dans des situations pratiques.

Tirez parti des avantages d'une identification précise du filetage. Vous gagnerez du temps et améliorerez la qualité de votre travail.

FAQ

Quelle est la différence entre les fils grossiers et les fils fins ?

Les pas de vis à gros filetage sont plus espacés, ce qui facilite leur installation. Les pas de vis à filetage fin offrent une meilleure tension et une meilleure adhérence.

Comment savoir si ma vis est métrique ou impériale ?

Mesurez le diamètre en millimètres pour le système métrique. Pour le système impérial, mesurez en pouces. Vérifiez le pas de filetage pour confirmation.

Puis-je utiliser une vis métrique dans un trou impérial ?

C'est possible, mais la fixation risque de ne pas être sûre. Pour un résultat optimal, utilisez toujours une vis adaptée au trou.
