Guide du roulage de filetage : méthodes, outils et contrôle de la qualité

Introduction

Le roulage de filetage forme des filetages extérieurs par déformation plastique du métal plutôt que par usinage, une différence qui influe sur la résistance, l'état de surface, la vitesse de production et le coût. Pour les fabricants qui doivent choisir entre le roulage et l'usinage, ce procédé a des implications pratiques sur le choix des matrices, l'adéquation des matériaux, le contrôle dimensionnel et les normes d'inspection. Ce guide explique les principales méthodes de roulage de filetage, les machines et l'outillage utilisés pour obtenir des résultats constants, ainsi que les contrôles qualité qui préviennent les défauts tels que les erreurs de pas, une mauvaise intégrité de surface ou des profils hors tolérance. À partir de ces bases, l'article aborde ensuite les choix d'équipements et les contrôles nécessaires à une production de filetage fiable et répétable.

Pourquoi le roulage de filetage est important pour le coût, la résistance et la production

Lors de l'évaluation des solutions de fixation dans nos usines, je souligne systématiquement le roulage de filetage comme un procédé révolutionnaire. Contrairement aux opérations d'usinage traditionnelles qui enlèvent de la matière pour créer une forme, le roulage repose entièrement sur une déformation plastique précise. Cette différence fondamentale influence notre approche de la conception des composants, de leur intégrité structurelle et de la rentabilité globale de la production.

Définition du roulage de filetage en fabrication

Pour bien définir le filetage par roulage, je l'explique à mes équipes d'ingénieurs comme un procédé de forgeage à froid. Des matrices en acier trempé pressent la surface d'une ébauche cylindrique en rotation, déplaçant le métal pour former les fonds et les crêtes d'un filetage. Comme on ne coupe pas le matériau, la structure naturelle du métal n'est jamais altérée ; au contraire, elle est continuellement remodelée pour épouser le contour du filetage.

Quand le roulage du filetage est plus performant que la coupe du filetage

Je recommande systématiquement le roulage du filetage plutôt que le filetage par coupe lorsque l'efficacité et les volumes de production élevés sont nos principaux objectifs. Le roulage déplaçant le métal au lieu de l'enlever, nous réalisons des économies de matière première de 15 à 20 % sur les diamètres des ébauches. L'ébauche n'a besoin d'avoir que le diamètre primitif du filetage, contrairement au diamètre extérieur plus important requis pour le filetage par coupe.

Au-delà des économies de matière, les cadences que nous atteignons sont inégalées. Alors que la découpe permet d'atteindre 30 pièces par minute, le roulage dépasse aisément les 300 pièces par minute avec un équipement standard. Je recourt à la découpe uniquement pour les matériaux non ductiles, les prototypes très spécifiques en petites séries ou les filetages internes avec des géométries de trous borgnes contraignantes.

Méthodes, outils et variables de processus du roulage de filetage

Pour obtenir une qualité de filetage optimale et maintenir notre efficacité de production, nous devons adapter soigneusement la méthode de laminage à la géométrie spécifique de la fixation, tout en contrôlant rigoureusement nos outils et les variables environnementales.

Comparaison des matrices plates et cylindriques

Dans le cadre de mon activité, j'évalue trois configurations principales de roulage de filetage en fonction des exigences des composants. Le roulage à matrice plate demeure notre méthode de référence pour la production industrielle en grande série. Grâce à l'utilisation de deux matrices rectangulaires (une fixe et une mobile), nous produisons des fixations standard à des cadences fiables de 200 à 400 pièces par minute (ppm).

Pour les diamètres plus importants, souvent supérieurs à 5 cm, ou pour les composants tubulaires creux, j'utilise le laminage à chaud cylindrique. Cette méthode emploie deux ou trois matrices circulaires rotatives qui appliquent une force de formage radiale allant jusqu'à 20 tonnes, offrant un contrôle précis de la vitesse de pénétration et évitant l'écrasement des pièces à parois minces.

Sélection des outils, des matériaux et de la lubrification

Le choix des outils et des paramètres de processus appropriés détermine la durée de vie de nos matrices et la régularité de nos produits. J'utilise généralement des matrices en acier à outils D2 ou en acier rapide M2. Ces matrices sont traitées thermiquement pour atteindre une dureté de 58 à 62 HRC afin de résister à des pressions de formage extrêmes sans usure prématurée ni déformation.

Le matériau de la pièce doit être soigneusement sélectionné ; je recherche une dureté inférieure à 32 HRC et un allongement minimal de 12 % afin de garantir un écoulement optimal du métal sans rupture au niveau des crêtes de filetage. Par ailleurs, l’importance de la lubrification dans cet environnement à fort frottement est capitale. Nous utilisons des huiles de refroidissement sulfurées spécifiques, dont la viscosité varie de ISO VG 32 à 68. Cette lubrification dissipe la chaleur intense générée lors de la déformation et élimine les micro-contaminants, ce qui, d’après mon expérience, prolonge la durée de vie de nos outils jusqu’à 40 %.

Contrôle qualité et décisions relatives aux processus de laminage de filetage

Quelle que soit la sophistication de notre outillage, un contrôle qualité rigoureux demeure le pilier fondamental de nos opérations de filetage par roulage. La rapidité du processus est telle qu'une erreur de calibrage, même minime, peut engendrer des milliers de pièces défectueuses en quelques minutes seulement.

Méthodes d'inspection et défauts courants

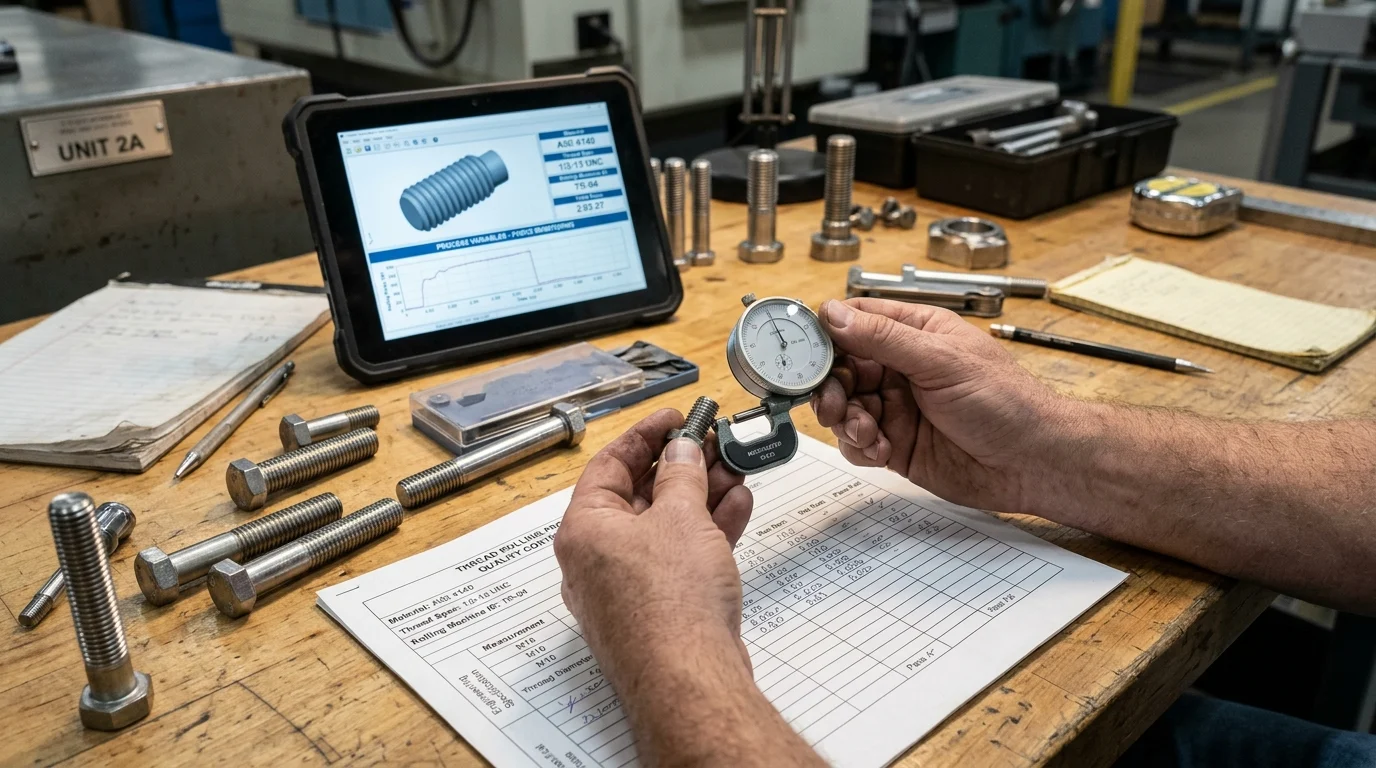

Je m'appuie sur une combinaison rigoureuse de mesures tactiles et d'inspections visuelles automatisées pour garantir le respect de tolérances strictes. En atelier, nous utilisons systématiquement des calibres annulaires de type « passe/ne passe pas » pour nous assurer que le diamètre primitif reste dans la plage de tolérance standard de ± 0,025 mm (0,001 pouce). Pour les composants aérospatiaux les plus critiques, j'intègre des micromètres laser et des comparateurs optiques afin de vérifier les angles de flanc et les rayons de fond de filet.

Durant la production, je forme activement mes opérateurs à détecter les défauts courants de formage à froid, tels que les bavures, les écailles ou les crêtes de filetage insuffisamment remplies. Un remplissage insuffisant se produit généralement lorsque le diamètre initial de l'ébauche est inférieur d'à peine 0,05 mm (0,002 pouce), empêchant ainsi le matériau déplacé de former complètement la crête. Les filetages non alignés, autre problème fréquent, indiquent généralement une mauvaise synchronisation entre les matrices ou un angle d'avance incorrect, nécessitant un recalibrage immédiat de la machine.

Faire le choix final du processus

Lorsque je choisis le procédé de fabrication définitif d'un nouveau composant, je compare directement l'investissement initial en outillage au volume de production prévu. Le coût initial d'un jeu de matrices de laminage de filetage sur mesure peut varier de 500 $ à 2 500 $, selon le pas de filetage et la complexité géométrique.
