Comprendre les tolérances de filetage : un guide pour un ajustement et un fonctionnement précis
Points clés à retenir
- Les tolérances de filetage définissent les dimensions minimales et maximales d'un filetage. Elles garantissent un bon assemblage des pièces.
- Différents chiffres et lettres indiquent la précision du filetage et son ajustement. Cela aide les ingénieurs à choisir le filetage adapté à chaque pièce.
- Choisir la bonne tolérance de filetage est important. Cela garantit le bon fonctionnement et la longévité des produits.

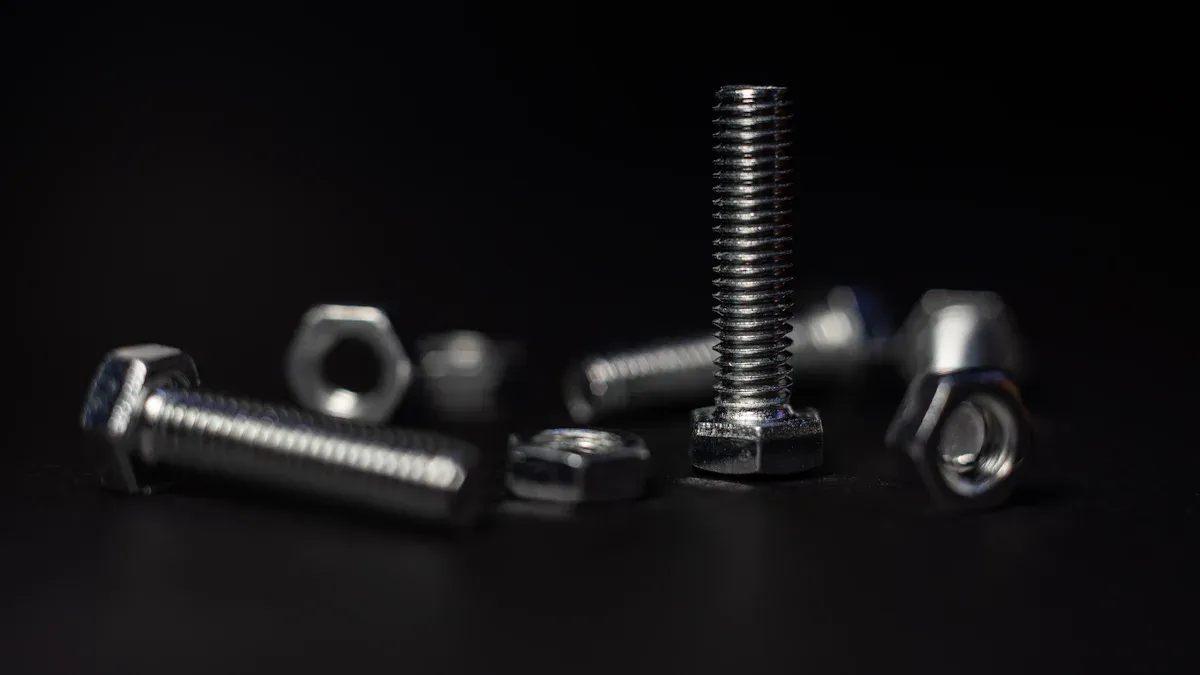

Principes fondamentaux des tolérances de filetage
Définition des zones de tolérance des filetages
Zones de tolérance du filetage Ce sont des zones spécifiques qui définissent la taille et la forme acceptables pour un filetage. Créées par les ingénieurs, ces zones garantissent un assemblage correct des pièces. Chaque zone possède une limite supérieure et une limite inférieure ; le filetage doit impérativement se situer à l’intérieur de ces limites. Ce système garantit l’interchangeabilité des pièces et permet aux fabricants de produire des pièces parfaitement compatibles.
Le rôle du degré de tolérance
Le degré de tolérance indique le précision d'un filIl s'agit d'un numéro. Plus le numéro est petit, plus la tolérance est fine et précise. Par exemple, un filetage de classe 4 est plus précis qu'un filetage de classe 8. Les classes supérieures tolèrent une plus grande variation. Les concepteurs choisissent la classe en fonction de l'application. Les machines de haute précision nécessitent des classes plus fines. Les fixations d'usage général peuvent utiliser des classes plus grossières. Ce choix influe sur le coût de fabrication et les performances.
Le rôle de la position de tolérance
La position de tolérance décrit l'emplacement de la zone de tolérance. Elle est liée à la dimension de base du filetage. Une lettre désigne cette position. Pour les filetages extérieurs, « g » signifie que le filetage est toujours inférieur à la dimension de base. « h » signifie que le filetage peut être de même dimension ou inférieur. Pour les filetages intérieurs, « H » signifie que le filetage peut être de même dimension ou supérieur. Cette position détermine le type d'ajustement. Elle garantit un jeu correct ou l'absence de serrage entre les pièces assemblées. La compréhension des tolérances de filetage nécessite la connaissance de ces positions.
Interprétation des désignations de tolérances de filetage
Les ingénieurs utilisent des codes spécifiques pour désigner les tolérances de filetage. Ces codes indiquent aux fabricants comment réaliser un filetage. Ils guident également les inspecteurs dans leur contrôle. La compréhension de ces désignations est essentielle pour tous. travailler avec des composants filetés.
Comprendre les tolérances des filetages métriques
Les tolérances des filetages métriques suivent un système clair. Une désignation typique est « M6x1-6g ». Le « M » indique un filetage métrique. « 6 » représente le diamètre nominal en millimètres. « 1 » indique le pas du filetage, également en millimètres. La partie « 6g » spécifie la tolérance. Le nombre « 6 » correspond au degré de tolérance. Il indique la taille de la zone de tolérance. Plus le nombre est petit, plus la tolérance est serrée. La lettre « g » indique la position de la tolérance. Elle indique où se situe la zone de tolérance par rapport à la dimension de base. Pour les filetages extérieurs, on utilise généralement des lettres minuscules comme « g » ou « h ». Pour les filetages intérieurs, on utilise des lettres majuscules comme « G » ou « H ».
Comprendre les tolérances des filetages impériaux
Les tolérances des filetages impériaux utilisent un système différent. Une désignation courante est « 1/4-20 UNC-2A ». « 1/4 » correspond au diamètre nominal en pouces. « 20 » indique 20 filets par pouce. « UNC » signifie « Unified National Coarse », qui désigne la série de filetage. D'autres séries existent, comme UNF (Unified National Fine) ou UNEF (Unified National Extra Fine). « 2A » spécifie la classe de tolérance. Le chiffre « 2 » indique la classe d'ajustement. La lettre « A » signifie qu'il s'agit d'un filetage extérieur. Pour les filetages intérieurs, on utilise la désignation « B », par exemple « 2B ».
Décodage des classes de tolérance commune
Les classes de tolérance courantes permettent de comprendre rapidement l'ajustement prévu. Pour les filetages impériaux, il existe trois classes principales :
- Classe 1A/1BCes modèles offrent un ajustement souple. Ils permettent un assemblage facile, même en cas de saleté ou de dommages. Ils conviennent aux applications nécessitant un montage et un démontage rapides.
- Classe 2A/2BCe sont des classes d'usage général. Elles offrent un bon compromis entre facilité d'assemblage et résistance. La plupart des fixations commerciales appartiennent à cette classe.
- Classe 3A/3BCes classes de produits offrent un ajustement précis. Elles garantissent une résistance maximale et un jeu minimal. Elles sont idéales pour les applications exigeantes où la précision est essentielle.
Pour les filetages métriques, les combinaisons courantes de grade et de position donnent des résultats similaires :
- 6 g/6 HCette combinaison est très courante pour les applications générales. Elle répond bien à la plupart des besoins.
- 4h/5hCes tolérances sont plus fines. Elles permettent un ajustement plus précis, similaire aux normes impériales de classe 3A/3B. Elles sont utilisées dans les machines de précision.
Ces désignations permettent de garantir que les pièces s'assemblent correctement. Elles constituent un élément fondamental de la conception technique.
Explication du système de tolérances des filetages métriques
Classes de tolérance métriques (ex. : 4, 6, 8)
Les classes de tolérance métriques indiquent la précision d'un filetage. Un nombre représente la classe. Plus le nombre est petit, plus les tolérances sont serrées. Par exemple, un filetage de classe 4 a une tolérance plus faible qu'un filetage de classe 6 ou 8. Les ingénieurs choisissent ces classes en fonction de la précision d'ajustement requise. Les pièces de haute précision utilisent des classes de tolérance plus basses. Les fixations standard utilisent souvent la classe 6. Les classes de tolérance plus élevées permettent une plus grande tolérance de fabrication, ce qui peut réduire les coûts de production.
Positions de tolérance métriques (ex. : g, h, H)
Les positions de tolérance métriques définissent l'emplacement de la zone de tolérance. Une lettre indique cette position. Pour les filetages extérieurs, les ingénieurs utilisent des lettres minuscules. « g » signifie que le filetage est toujours plus petit que le diamètre nominal, ce qui crée un jeu. « h » signifie que le filetage peut être du même diamètre ou plus petit que le diamètre nominal, ce qui permet un ajustement plus serré. Pour les filetages intérieurs, les ingénieurs utilisent des lettres majuscules. « H » signifie que le filetage peut être du même diamètre ou plus grand que le diamètre nominal, ce qui permet également un ajustement plus serré. « G » signifie que le filetage est toujours plus grand que le diamètre nominal, créant ainsi un jeu.
Conseil: N'oubliez pas que les lettres minuscules (g, h) sont pour les filetages externes et les lettres majuscules (G, H) sont pour les filetages internes.
Exemples de mesures métriques (ex. : 6 g/6 h)
Les ingénieurs combinent les tolérances et les positions pour définir un ajustement précis. Un ajustement standard courant est 6g/6H. Ici, « 6g » désigne le filetage extérieur et « 6H » le filetage intérieur. Le chiffre « 6 » indique un niveau de précision standard pour les deux. La position « g » pour le filetage extérieur garantit un diamètre légèrement inférieur, tandis que la position « H » pour le filetage intérieur garantit un diamètre légèrement supérieur. Cette combinaison crée un ajustement avec jeu normal, facilitant le montage et le démontage. Pour un ajustement plus serré, les ingénieurs peuvent spécifier 4h/5H. Cette combinaison offre un jeu réduit et convient aux applications exigeant une précision accrue.
Explication du système de tolérances des filetages impériaux
Fils impériaux Un système de classes permet de définir leur compatibilité. Ce système garantit un assemblage correct des pièces et indique aux fabricants la marge de variation admissible.
Classes de tolérance impériales (ex. : 1A, 2A, 3A)
Les filetages impériaux possèdent des classes de tolérance spécifiques. Ces classes décrivent le degré de serrage. La classe 1A offre un ajustement lâche, facilitant le montage et le démontage. Elle convient parfaitement aux pièces susceptibles d'être sales ou légèrement endommagées. La classe 2A est la plus courante. Elle offre un bon compromis entre facilité de montage et résistance. La plupart des fixations d'usage général utilisent cette classe. La classe 3A assure un ajustement serré. Cette classe garantit une résistance maximale et un jeu minimal entre les pièces. Les ingénieurs l'utilisent pour les applications à fortes contraintes exigeant une grande précision.
Classes de threads internes et externes
Les classes de tolérance impériales distinguent également les filetages intérieurs et extérieurs. Une lettre suit le numéro de classe. La lettre « A » désigne toujours un filetage extérieur. Par exemple, 2A signifie un filetage extérieur de classe 2. La lettre « B » désigne toujours un filetage intérieur. Ainsi, 2B signifie un filetage intérieur de classe 2. Cette distinction claire évite toute confusion et garantit que les concepteurs spécifient la tolérance appropriée pour chaque composant.
Exemples de coupes impériales
Les ingénieurs combinent ces classes pour créer des ajustements spécifiques. Un ajustement 2A/2B est très courant. Il signifie qu'un filetage extérieur de classe 2A s'emboîte dans un filetage intérieur de classe 2B. Cette combinaison offre un ajustement standard et polyvalent. Elle permet un assemblage manuel facile. Pour un ajustement plus lâche, on peut utiliser une combinaison 1A/2B. Celle-ci offre un jeu plus important. Pour un ajustement très serré et précis, on choisit une combinaison 3A/3B. Cet ajustement nécessite plus de force pour l'assemblage. Il garantit une connexion solide et sécurisée.
Comparaison des tolérances de filetage métriques et impériales
Principales similitudes conceptuelles
Les systèmes de filetage métrique et impérial partagent des principes fondamentaux. Ils définissent tous deux des limites acceptables pour les dimensions des filetages. Chaque système vise à garantir un assemblage correct des pièces. Ils utilisent tous deux des désignations spécifiques pour communiquer les niveaux de précision. Ces désignations aident les fabricants à créer des composants interchangeables. Les deux systèmes distinguent également les filetages extérieurs et intérieurs. Ils assurent un jeu ou un serrage approprié pour différentes applications.
Principales différences de notation
Les systèmes métrique et impérial utilisent des méthodes différentes pour exprimer les tolérances. Les tolérances métriques utilisent un nombre pour la classe et une lettre pour la position. Par exemple, « 6g » indique une tolérance métrique. Le nombre « 6 » précise la précision et la lettre « g » indique la zone de tolérance. Les tolérances impériales utilisent un système de classes. Par exemple, « 2A » indique une tolérance impériale. Le nombre « 2 » indique la classe d'ajustement et la lettre « A » indique qu'il s'agit d'un filetage extérieur. Les filetages métriques utilisent les millimètres pour le diamètre et le pas. Les filetages impériaux utilisent les pouces pour le diamètre et le nombre de filets par pouce.
Considérations relatives à la conversion des tolérances de filetage
La conversion directe des désignations de tolérance métriques en tolérances impériales n'est pas pratique. Les ingénieurs ne convertissent généralement pas « 6g » en son équivalent impérial exact. Ils choisissent plutôt la classe impériale la plus appropriée à l'ajustement souhaité, en tenant compte des besoins de l'application. Par exemple, un concepteur peut opter pour un ajustement impérial 2A/2B pour une application métrique 6g/6H d'usage général. Il est préférable de concevoir les filetages selon les normes du système natif. Cela garantit un bon fonctionnement et évite les erreurs.
Sélection des tolérances de filetage appropriées
Facteurs influençant le choix de la tolérance
De nombreux éléments guident le choix des tolérances de filetage appropriées. Les ingénieurs tiennent compte du coût de fabrication. Des tolérances plus serrées impliquent souvent des coûts de production plus élevés. Ils examinent également… processus de fabrication Certaines méthodes permettent d'obtenir une précision supérieure à d'autres. L'ajustement précis entre les pièces est crucial. Un ajustement lâche facilite l'assemblage, tandis qu'un ajustement serré assure la solidité et empêche tout mouvement. Les méthodes d'assemblage ont également leur importance. Les lignes d'assemblage automatisées peuvent exiger des tolérances plus constantes, tandis que l'assemblage manuel peut parfois tolérer des variations plus importantes. L'environnement d'utilisation des pièces influence le choix de la méthode. Des vibrations élevées ou des températures extrêmes requièrent des niveaux de tolérance spécifiques.
Influence des matériaux et des revêtements sur les tolérances de filetage
Le matériau d'un composant fileté influence considérablement le choix des tolérances. Les matériaux plus tendres, comme l'aluminium, se déforment plus facilement et peuvent nécessiter des tolérances plus larges pour éviter le grippage ou l'endommagement lors de l'assemblage. Les matériaux plus durs, comme l'acier trempé, conservent mieux leur forme et permettent des tolérances plus serrées. Les revêtements jouent également un rôle essentiel : le plaquage ou la peinture augmentent l'épaisseur du composant. surface du filCette couche supplémentaire réduit le jeu effectif entre les pièces assemblées. Les concepteurs doivent tenir compte de l'épaisseur du revêtement lors de la définition des tolérances. Ils peuvent opter pour une tolérance légèrement plus large pour une pièce revêtue. Cela garantit un assemblage correct des pièces après l'application du revêtement.
Exigences spécifiques à l'application en matière de tolérances de filetage
Les exigences en matière de précision des filetages varient selon les applications. Les composants aérospatiaux, par exemple, requièrent des tolérances extrêmement serrées, car leur défaillance peut avoir des conséquences catastrophiques. Dans ces applications, la sécurité et la fiabilité sont primordiales. Les pièces automobiles, quant à elles, nécessitent un compromis : une précision suffisante pour garantir performance et durabilité, tout en restant économiques pour une production de masse. Les fixations d'usage général, comme celles utilisées dans l'ameublement, présentent souvent des tolérances plus larges, privilégiant la facilité d'assemblage et un coût réduit. Les dispositifs médicaux, en revanche, exigent généralement des tolérances de filetage très précises, garantissant ainsi leur bon fonctionnement et la sécurité des patients. Chaque secteur et chaque produit a des besoins spécifiques. Les ingénieurs doivent donc évaluer ces besoins avec soin afin de sélectionner les tolérances appropriées.
Fabrication et contrôle des tolérances de filetage
Comment les tolérances affectent les processus de fabrication
Les tolérances ont un impact considérable sur les processus de fabrication. Des tolérances serrées exigent des machines de haute précision et des opérateurs qualifiés, ce qui augmente le temps de production et le coût global. Les fabricants doivent alors utiliser des outils spécialisés et des procédures de réglage rigoureuses. À l'inverse, des tolérances plus larges permettent des méthodes de fabrication plus tolérantes, souvent plus rapides et moins coûteuses. Le choix de la tolérance influe directement sur la complexité des opérations d'usinage et sur la nécessité de traitements de finition secondaires. Les ingénieurs doivent trouver un équilibre entre les exigences de précision et la faisabilité de la fabrication.
Le rôle des jauges dans la vérification des tolérances
Les calibres sont des outils indispensables pour vérifier la précision des filetages. Ils confirment si un filetage usiné respecte ses tolérances spécifiées. Les calibres « passe/ne passe pas » sont largement utilisés. Un calibre « passe » vérifie l'état maximal du matériau. Il doit se visser librement sur un filetage extérieur ou intérieur. Un calibre « ne passe pas » vérifie l'état minimal du matériau. Il ne doit pas s'engager sur plus de quelques tours. Ce processus de vérification garantit que les dimensions du filetage se situent dans la zone de tolérance acceptable. Les calibres sont essentiels pour maintien du contrôle de la qualité tout au long de la production.
Garantir la qualité et l'interchangeabilité grâce aux tolérances de filetage
Le respect des tolérances de filetage est fondamental pour garantir une qualité de produit élevée. Il assure que chaque composant réponde systématiquement à ses exigences. spécifications de conceptionCette cohérence est essentielle à l'interchangeabilité. Les pièces produites par différents fabricants s'assemblent parfaitement. Le respect de ces normes établies prévient les problèmes d'assemblage coûteux et garantit le bon fonctionnement de l'ensemble mécanique final. Cette attention méticuleuse aux détails renforce la confiance dans la fiabilité et la fonctionnalité du produit.
Les tolérances de filetage sont essentielles pour les assemblages mécaniques. Elles garantissent un ajustement précis des composants. Des tolérances précises assurent des performances mécaniques fiables et empêchent un jeu excessif ou un serrage excessif des pièces.
Le choix des tolérances de filetage appropriées garantit un ajustement et un fonctionnement optimaux, assurant ainsi la réussite et la longévité du produit.
FAQ
Qu'est-ce qu'une zone de tolérance de filetage ?
UN fil La zone de tolérance définit la taille et la forme acceptables d'un filetage. Elle fixe des limites supérieures et inférieures. Le filetage réel doit impérativement se situer à l'intérieur de ces limites.
Comment le degré de tolérance affecte-t-il un filetage ?
Le degré de tolérance indique la précision d'un filetage. Plus le chiffre est petit, plus la tolérance est fine et précise. Les degrés plus élevés tolèrent une plus grande variation.
Pourquoi les ingénieurs utilisent-ils à la fois « A » et « B » dans les tolérances impériales ?
La lettre « A » désigne les filetages extérieurs. La lettre « B » désigne les filetages intérieurs. Cette distinction permet aux ingénieurs de spécifier la tolérance appropriée pour chaque composant.
