Qu'est-ce qu'un filetage ? Quels sont les types de filetages les plus courants ?

Points clés à retenir

• Filetages de vis Ce sont des nervures qui entourent un cylindre. Elles transforment un mouvement de rotation en mouvement rectiligne. Elles assurent également une bonne adhérence des pièces entre elles.
• Il existe différents types de filetages pour différentes applications. Les filetages métriques unifiés (USM) et ISO sont courants pour la fixation générale. Les filetages spéciaux, comme les filetages trapézoïdaux et trapézoïdaux, supportent des charges élevées ou des forces spécifiques.
• Les filetages de tuyauterie assurent une étanchéité parfaite aux liquides et aux gaz. Les vis autotaraudeuses et les vis à bois sont des fixations spéciales. Elles sont particulièrement performantes dans certains matériaux comme le plastique ou le bois.

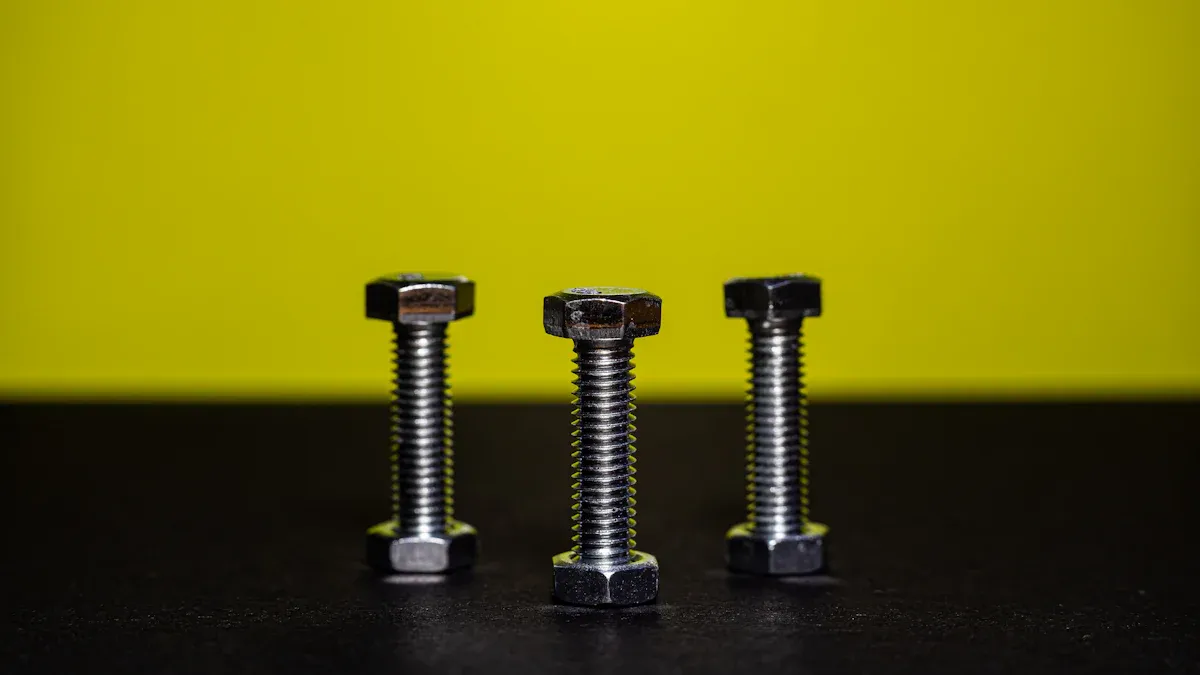

Comprendre les principes fondamentaux du filetage

Définition des filetages de vis

Un filetage est une forme particulière. Il s'agit d'une arête continue qui s'enroule autour d'un cylindre ou d'un cône. Imaginez une rampe en spirale ascendante. Cette conception unique permet deux actions principales. Premièrement, elle transforme un mouvement de rotation en un mouvement rectiligne. C'est ainsi qu'une vis pénètre dans le bois. Deuxièmement, elle crée un système d'assemblage solide pour les pièces. Ces pièces peuvent être démontées ultérieurement. De nombreuses machines et objets du quotidien utilisent ces filetages essentiels. filetages de visIls sont essentiels pour maintenir les objets en place en toute sécurité.

Terminologie essentielle des filetages

Comprendre les filetages de vis Cela implique de connaître leurs composants. Chaque composant a un nom et une fonction spécifiques. Voici quelques termes clés :

• Grand diamètreIl s'agit du diamètre maximal d'un filetage. Il se mesure de l'extrémité supérieure d'un filetage à l'extrémité supérieure du filetage directement opposé.
• diamètre mineurIl s'agit du plus petit diamètre. Il se mesure du fond d'une gorge de filetage au fond de la gorge directement opposée.
• PasLe pas correspond à la distance entre deux fils successifs. Il se mesure d'un point d'un fil au même point du fil suivant. Il indique le nombre de fils par pouce ou leur espacement en millimètres.
• PlombLe pas de vis correspond à la distance parcourue par une vis lors d'un tour complet. Pour la plupart des filetages à un seul filet, le pas est identique au pas de filetage.
• Angle du filIl s'agit de l'angle entre les flancs d'un fil. Les flancs sont les côtés du fil. Cet angle influe sur la résistance de la connexion.
• CrêteLa crête est la surface supérieure d'un filetage. C'est la partie la plus éloignée du centre de la vis.
• RacineLa racine est la surface inférieure de la gorge du filetage. C'est la partie la plus proche du centre de la vis.
• FlancLe flanc est la surface latérale du fil. Il relie la crête à la racine.

💡 NoteConnaître ces termes vous aide à choisir la vis adaptée à chaque application. Chaque élément joue un rôle dans le fonctionnement de la vis.

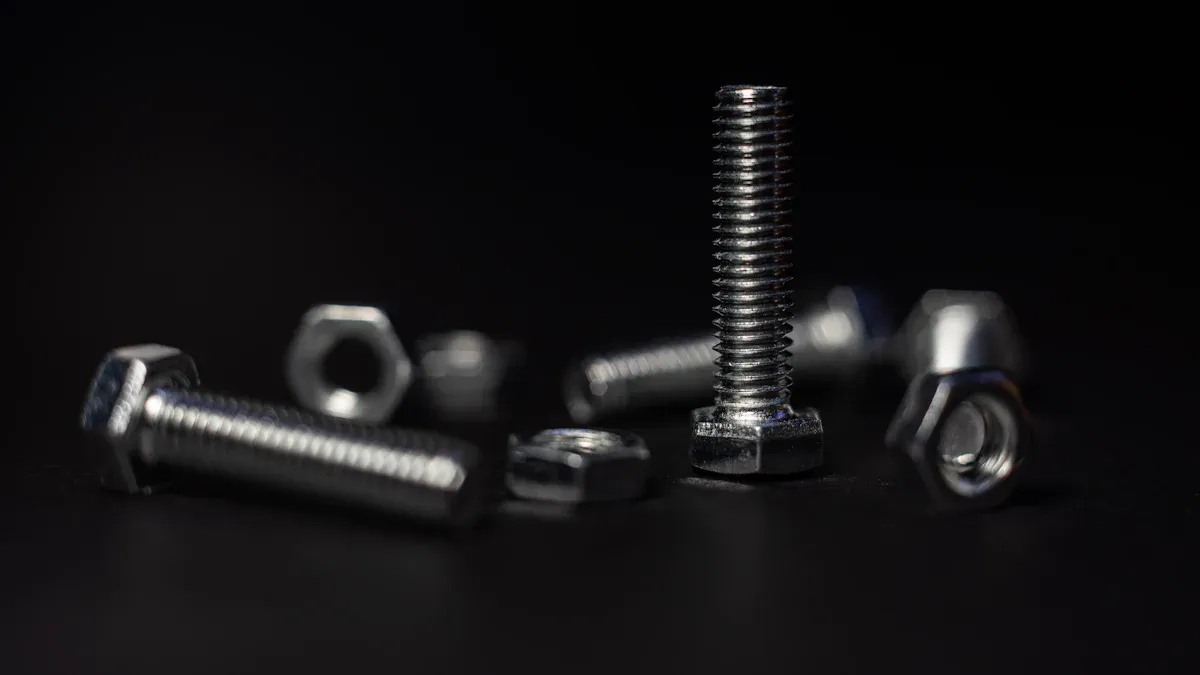

Types courants de filetages de vis

Différents types de filetages sont nécessaires pour différentes applications. Les ingénieurs et les fabricants les utilisent. formes de fil spécifiquesCes moules garantissent un assemblage correct des pièces. Ils assurent également des connexions solides et sûres.

Filetage national unifié (UTS)

Le système de filetage national unifié (UTS) est très répandu. Il s'agit d'une norme aux États-Unis, au Canada et au Royaume-Uni. Ce système utilise une unité de mesure en pouces et présente un angle de filetage de 60 degrés, ce qui contribue à la solidité de l'assemblage.

Les filetages UTS se déclinent en différentes séries. Les plus courantes sont :

• UNC (Unified National Course)Ces filetages ont un nombre réduit de filets par pouce. Ils conviennent à un usage général et sont particulièrement adaptés aux matériaux tendres. Les filetages UNC sont faciles à assembler et résistent au dévissage.
• UNF (Amende nationale unifiée)Ces filetages ont un nombre de filets par pouce plus élevé. Ils sont plus résistants que les filetages à gros pas. Ils conviennent aux applications soumises à des vibrations. Les filetages UNF assurent un ajustement plus précis.
• UNEF (Amende nationale unifiée extra)Ces filetages ont un nombre de filets par pouce encore plus élevé. Ils sont destinés aux travaux de très haute précision et conviennent également aux matériaux à parois fines.

💡 ConseilLes filetages UTS sont fréquemment utilisés dans les pièces automobiles. On les retrouve également dans les machines fabriquées en Amérique du Nord.

Filetage métrique ISO

Le filetage métrique ISO est une norme internationale. Il a été créé par l'Organisation internationale de normalisation (ISO). La plupart des pays, à l'exception des États-Unis, utilisent ce système. Il utilise des mesures en millimètres. Tout comme le filetage UTS, il présente un angle de filetage de 60 degrés.

Les filetages métriques ISO sont réputés pour leur interchangeabilité. Cela signifie qu'un boulon d'un pays peut se monter sur un écrou d'un autre, facilitant ainsi la fabrication à l'échelle mondiale.

Les principales caractéristiques des filetages métriques ISO sont les suivantes :

• Désignation de la série MLes filetages sont désignés par la lettre « M » suivie du diamètre nominal en millimètres. Par exemple, M8 désigne un filetage métrique de 8 mm de diamètre.
• PasLe pas est également indiqué en millimètres. Par exemple, M8x1,25 désigne un filetage de 8 mm de diamètre et un pas de 1,25 mm.
• Pas grossiers et finsLes filetages métriques existent en deux options : pas gros et pas fin. Le pas gros est le standard. Le pas fin offre une résistance accrue et une meilleure étanchéité.

Les filetages métriques ISO sont largement utilisés. On les retrouve notamment en électronique, mais aussi dans la construction et l'aérospatiale. Leur normalisation internationale leur confère une grande polyvalence.

Formes de filetage spécialisées

Certaines tâches nécessitent beaucoup conceptions de fils spécifiquesCes filetages spéciaux supportent des forces ou des mouvements spécifiques. Ils diffèrent des filetages de fixation standard.

Filetages trapézoïdaux et trapézoïdaux

Les filetages trapézoïdaux ont une forme trapézoïdale. Leurs flancs forment un angle de 29 degrés. Cette forme leur confère une grande robustesse et leur permet de supporter des charges importantes. Les filetages trapézoïdaux sont particulièrement adaptés à la conversion d'un mouvement de rotation en mouvement linéaire. On les retrouve fréquemment dans les vis-mères, qui actionnent les pièces de machines. Ils sont également utilisés dans les étaux et les crics. Les filetages trapézoïdaux sont similaires ; il s'agit de la version métrique des filetages trapézoïdaux. Leur angle de flanc est de 30 degrés.

Filetages de vis de butée

Les filetages à brides trapézoïdales présentent une forme asymétrique. Un flanc est presque perpendiculaire à l'axe de la vis, tandis que l'autre est incliné. Cette conception leur confère une grande résistance dans une direction, leur permettant de supporter des forces axiales importantes exercées d'un seul côté. On trouve des filetages à brides trapézoïdales dans les étaux et les serre-joints. Ces outils doivent maintenir fermement les pièces dans une direction précise.

💡 ConseilLes filetages à contreforts sont excellents pour les applications où la force est appliquée principalement dans une seule direction, comme dans les presses mécaniques.

Filetage carré

Les filetages carrés ont un profil carré. Leurs deux flancs sont parallèles à l'axe de la vis. Cette conception leur confère une grande efficacité et un faible coefficient de frottement. Les filetages carrés transmettent bien la puissance et supportent des charges importantes. Cependant, leur fabrication et leur engagement sont plus complexes que pour d'autres types de filetages. On les trouve notamment sur d'anciennes machines-outils et certains crics robustes.

Filetages de tuyauterie

Les filetages de tuyauterie sont spécifiques. Ils servent à raccorder les tuyaux et les raccords. Ces filetages assurent une étanchéité parfaite, empêchant ainsi les fuites de liquides ou de gaz. Les normes relatives à ces filetages varient selon les régions.

Raccord conique national (NPT) et raccord droit (NPS)

Les filetages NPT (National Pipe Taper) sont courants en Amérique du Nord. Leur forme conique signifie que le diamètre du filetage diminue vers l'extrémité. Lorsqu'on serre un raccord NPT, les filets coniques s'emboîtent parfaitement, créant ainsi un joint étanche et résistant. Les plombiers utilisent souvent du mastic ou du ruban d'étanchéité pour filetage avec les raccords NPT afin de garantir une étanchéité optimale.

On utilise également le filetage NPS (National Pipe Straight). Ce filetage présente un profil droit, non conique. L'étanchéité du filetage NPS ne se fait pas par coinçage ; il est généralement utilisé pour l'assemblage mécanique. Un joint ou un joint torique assure l'étanchéité des raccords NPS.

💡 ConseilLes filetages NPT et NPS ne sont pas interchangeables pour l'étanchéité. Leur mélange peut provoquer des fuites.

Filetages de tuyauterie conformes à la norme britannique (BSP)

Le filetage BSP (British Standard Pipe) est courant en dehors de l'Amérique du Nord. De nombreux pays européens et asiatiques l'utilisent. Le filetage BSP présente un angle et une forme différents de ceux du filetage NPT.

Il existe deux principaux types de filetages BSP :

• BSPT (British Standard Pipe Taper)Ces filetages sont coniques. Comme les filetages NPT, ils créent une étanchéité lorsque les filets s'emboîtent.
• BSPP (British Standard Pipe Parallel)Ces filetages sont droits. Ils nécessitent un joint ou un joint torique pour assurer l'étanchéité. L'étanchéité est obtenue lorsque la face du raccord appuie contre une rondelle.

Il est important de ne pas mélanger les filetages de tuyauterie NPT et BSP. Ils ne sont pas compatibles. L'utilisation d'un filetage inapproprié entraînera des fuites et des dommages.

Filetage spécifique des vis de fixation

Certaines fixations possèdent une conception unique. Cette conception leur permet d'être particulièrement performantes sur certains matériaux. Elles facilitent et sécurisent l'assemblage.

Filetages de vis autotaraudeuses

Les vis autotaraudeuses sont très ingénieuses. Elles créent leur propre filetage interne lorsqu'on les visse dans un matériau. Il n'est donc pas nécessaire de pré-percer un trou de guidage. Elles possèdent souvent une pointe acérée. Certaines sont également dotées de cannelures de coupe spéciales sur leur corps. Ces caractéristiques facilitent la coupe ou le vissage. fils de formation Ils sont utilisés dans des matériaux comme le plastique, la tôle ou même le bois. Leur utilisation permet un gain de temps considérable en fabrication et en construction. Parfaits pour les assemblages rapides, ils offrent une connexion solide et fiable sans étapes supplémentaires.

💡 ConseilLes fixations autotaraudeuses sont excellentes pour la production en grande série. Elles réduisent le nombre d'étapes nécessaires à l'assemblage.

Filetage des vis à bois

Les fixations à bois sont spécialement conçues pour le bois d'œuvre. Leur filetage grossier caractéristique leur permet de s'ancrer fermement dans les fibres du bois. Le corps de la fixation s'affine généralement de la tête à une pointe acérée, facilitant ainsi sa pénétration dans le bois. En vissant la fixation, son filetage serre les pièces de bois l'une contre l'autre, créant un assemblage très solide. Les menuisiers et les ébénistes utilisent quotidiennement ces fixations. Elles sont essentielles à la construction de structures robustes et à la réalisation d'objets en bois esthétiques. Leur conception garantit une fixation sûre et résistante à l'arrachement.

Ces fixations sont essentielles dans de nombreuses machines et structures. Il est donc primordial de connaître leurs différents types afin de choisir la plus adaptée. Un choix judicieux garantit un bon fonctionnement et assure la sécurité et la fiabilité de l'ensemble du projet.

FAQ

Quelle est la principale différence entre une vis et un boulon ?

UN La vis forme son propre filetage Dans un matériau, un boulon nécessite un trou taraudé ou un écrou. Les boulons servent souvent à assembler des pièces comportant des trous traversants.

Pourquoi les filetages de vis ont-ils des formes différentes ?

Des formes différentes permettent de réaliser des tâches spécifiques. Certaines servent à la fixation, d'autres au déplacement de charges lourdes. Des filetages spécialisés garantissent des performances optimales pour chaque application.

Puis-je utiliser un boulon métrique avec un écrou à norme nationale unifiée ?

Non, les filetages métriques et les filetages du système Unified National ne sont pas compatibles. Leurs dimensions et leurs angles sont différents. Les mélanger risque d'endommager les pièces et d'entraîner des connexions de mauvaise qualité. ⚠️
